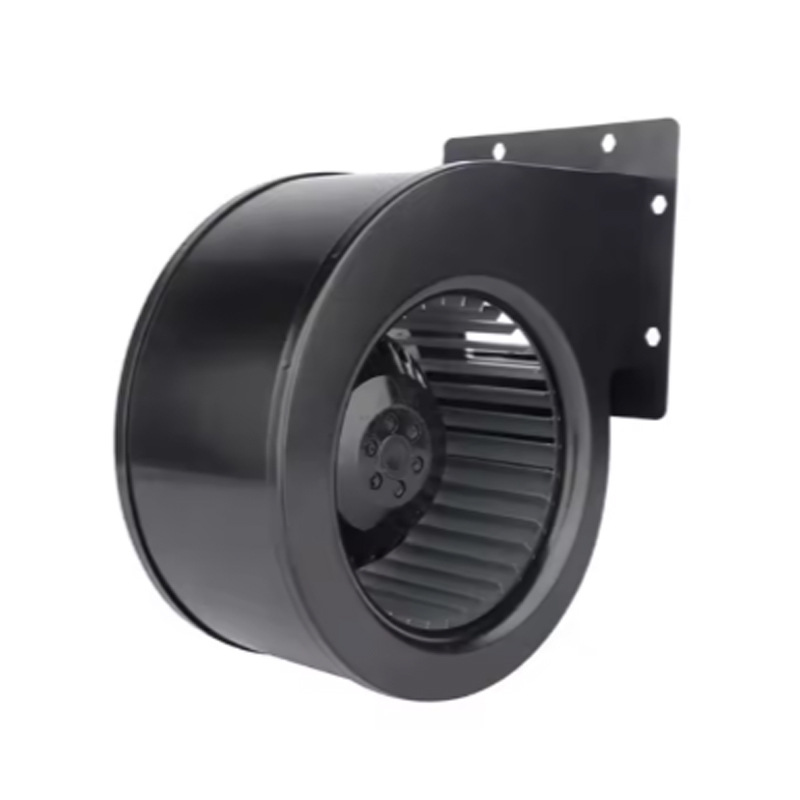

A ventilador centrífugo de entrada única aspira o ar através de uma abertura axial, acelera-o com um impulsor rotativo e descarrega-o radialmente a uma pressão mais elevada. Essa geometria de sucção única torna a unidade mais compacta e mais fácil de integrar do que projetos de entrada dupla, ao mesmo tempo em que fornece a alta pressão estática necessária para sistemas HVAC canalizados, exaustão de cozinhas comerciais, ventilação de salas limpas e resfriamento de equipamentos industriais. Para a maioria das instalações com espaço limitado que exigem fluxo de ar direcionado e pressurizado em um espaço compacto, um ventilador centrífugo de entrada única é o ponto de partida correto.
Como funciona o design de entrada única
Ao contrário dos ventiladores de entrada dupla (DIDW) que puxam o ar de ambos os lados do impulsor, um ventilador centrífugo de entrada única possui um olho de sucção. O ar entra axialmente, é capturado pelas pás curvadas para frente ou para trás no impulsor, gira para fora sob força centrífuga e sai através do invólucro espiral para o duto. O caminho de entrada única concentra todo o ar que entra através de um lado, o que simplifica consideravelmente a geometria da caixa. É por isso que os ventiladores de entrada única se adaptam a perfis de gabinete mais estreitos e se integram mais facilmente aos dutos de fornecimento de ar que correm perpendicularmente ao eixo do ventilador.
O impulsor em si é normalmente feito de aço galvanizado para resistência à corrosão, balanceado dinamicamente para minimizar a vibração durante a operação em alta velocidade. O balanceamento dinâmico não é opcional em velocidades operacionais acima de 1.000 rpm – o desequilíbrio residual nessas velocidades gera cargas nos rolamentos que aceleram o desgaste e encurtam a vida útil de forma mensurável.
- Entrada de ar axial única, descarga radial
- Lâminas do impulsor curvadas para frente ou para trás
- Rotor de aço galvanizado, caixa espiral resistente à corrosão
- Opções de acionamento de motor AC ou EC
- Padrão de proteção de entrada IP54 / IP55
- Isolamento Classe F (classificação 155°C)
- Proteção contra sobrecarga térmica integrada
- Balanceamento dinâmico para operação sem vibrações
Curva para frente vs curva para trás: escolhendo a lâmina certa
Ambos os perfis de lâmina estão disponíveis em ventiladores centrífugos de entrada única e atendem a diferentes prioridades de desempenho. A escolha afeta o volume do fluxo de ar, a capacidade de pressão estática, a geração de ruído e o comportamento da carga do motor – todos os quais devem corresponder aos requisitos reais da instalação.

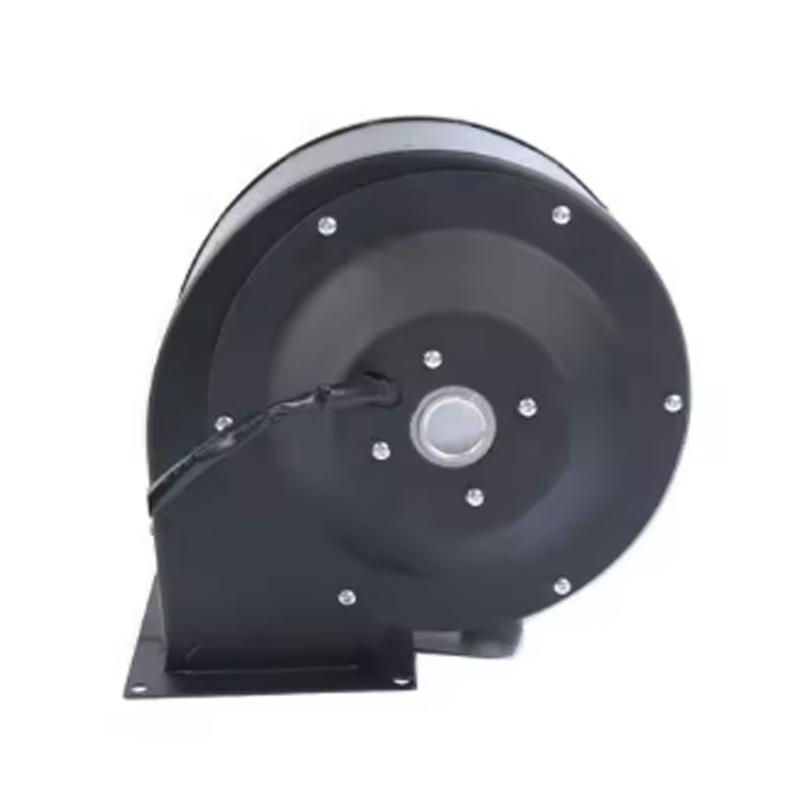

Gere alto volume de fluxo de ar em velocidades de rotação relativamente baixas. Isto significa uma operação mais silenciosa com taxas de fluxo de ar equivalentes – uma vantagem em HVAC comercial e residencial onde se aplicam limites de ruído. A compensação é uma curva de potência mais acentuada: à medida que a resistência do sistema aumenta, o consumo de energia do motor aumenta acentuadamente. A correspondência adequada da resistência do sistema é crítica para evitar sobrecarga do motor na extremidade de alta resistência da curva.
Mais adequado para: unidades de tratamento de ar, ventiloconvectores, sistemas residenciais de ar fresco, ar de reposição para cozinhas comerciais.
Oferece uma característica de potência sem sobrecarga – a potência do motor atinge o pico no ponto de projeto e não aumenta com a queda da resistência do sistema. Isso torna os ventiladores curvados para trás inerentemente mais seguros em sistemas onde a resistência pode mudar durante a operação. A eficiência é maior na maior parte da faixa operacional, o que se traduz diretamente em menores custos de energia ao longo da vida útil do ventilador.
Mais adequado para: ventilação de processos industriais, refrigeração de equipamentos, salas limpas, aplicações com resistência do sistema variável ou incerta.
Especificações típicas em toda a linha de produtos
Ventiladores centrífugos de entrada única são produzidos em uma ampla faixa de diâmetro para atender a diferentes requisitos de fluxo de ar e pressão estática. A tabela abaixo resume variantes representativas encontradas na linha de um fabricante típico, incluindo a série de entrada única da Jiale Ventilation, que abrange unidades compactas de acionamento direto com motor CA até configurações de múltiplas velocidades e alta pressão estática.
| Variante | Diâmetro típico do impulsor | Tipo de motor | Opções de velocidade | Classe de Proteção | Aplicação Primária |
|---|---|---|---|---|---|
| Tipo caracol de alta pressão estática | 160 milímetros | AC (série YDK) | Velocidade única | IP54 | HVAC canalizado com alta resistência |
| Motor CA de acionamento direto | 160 milímetros | CA (YDK 160-80) | Velocidade única | IP54 | Unidades de tratamento de ar, unidades ventilo-convectoras |
| 3 velocidades curvadas para frente | 160x80mm | CA (YDK 160-80) | 3 velocidades | IP54 | HVAC residencial, sistemas com velocidade ajustável |
| Ventilador AC Mini Caracol | Compacto | CA 230W | Velocidade única | IP54 | Exaustor de cozinha comercial, armários compactos |
| Variante de motor EC | 160–250 mm | CE (comutado eletronicamente) | Infinitamente variável | IP54/IP55 | Sistemas HVAC energeticamente eficientes e controlados por BMS |
Motor AC vs Motor EC: Qual inversor especificar
A escolha entre acionamento por motor AC e EC é uma das decisões mais importantes ao especificar ventiladores centrífugos de entrada única para um projeto. Ambos os tipos de motores são compatíveis com projetos de impulsores de entrada única, mas atendem a diferentes requisitos operacionais e de energia.
Os motores CA monofásicos são a escolha tradicional. Eles são simples de instalar, robustos e econômicos para aplicações de velocidade fixa. A proteção térmica está integrada e o isolamento classificado como Classe F (155°C) permite a operação em ambientes mais quentes. O controle de velocidade requer transformadores variáveis externos ou enrolamentos multi-tap – as variantes de 3 velocidades conseguem isso através da seleção do enrolamento do motor em vez do controle do inversor. A proteção IP54 é padrão, proporcionando operação à prova de poeira e resistente a respingos, adequada para a maioria dos ambientes HVAC e industriais leves.
Os motores comutados eletronicamente (EC) substituem a comutação mecânica por controle eletrônico, permitindo o ajuste de velocidade infinitamente variável por meio de um sinal de 0–10 V ou PWM — entradas padrão para sistemas de gerenciamento predial (BMS). Isto permite que o ventilador module o fluxo de ar com precisão em resposta à demanda, e é aí que a economia de energia se materializa. Em sistemas que funcionam com carga parcial por longos períodos (a maior parte da operação de HVAC), os ventiladores de entrada única acionados por EC podem reduzir o consumo de energia dos ventiladores em 30–60% em comparação com alternativas de CA de velocidade fixa. A proteção IP55 adiciona um nível extra de resistência à umidade.
Onde ventiladores centrífugos de entrada única são usados
A configuração de entrada única aparece em uma ampla gama de setores de uso final. Cada aplicação exige exigências específicas quanto ao volume do fluxo de ar, pressão estática, ruído, classe de proteção e capacidade de controle do motor.
As unidades fan coil e os condicionadores de ar tipo cassete contam com ventiladores centrífugos de entrada única para movimentar o ar condicionado através das unidades internas com a pressão estática necessária para superar a resistência do filtro e da serpentina. Unidades compactas de 160 mm com motores CA de 3 velocidades são a especificação mais comum neste segmento.
Os sistemas de exaustão de cozinha exigem fluxo de ar contínuo e confiável a pressão estática moderada, geralmente em temperaturas ambientes elevadas dos equipamentos de cozinha. A configuração do invólucro tipo caracol (rolagem) dos ventiladores de entrada única torna-os fáceis de canalizar, e o nível de proteção IP54 lida com o ambiente de ar carregado de graxa com manutenção adequada do filtro.
A ventilação da fábrica, a extração de fumos de soldagem e o resfriamento do processo exigem ventiladores que possam operar continuamente em taxas de fluxo de ar definidas contra a resistência do sistema de dutos. Ventiladores centrífugos de entrada única com impulsores curvados para trás e isolamento Classe F cobrem a maioria dessas tarefas, com carcaças revestidas de polímero disponíveis para ambientes levemente corrosivos.
As salas limpas requerem fluxo de ar sustentado e controlado com vibração mínima. O padrão de balanceamento dinâmico em ventiladores centrífugos de entrada única apoia isso diretamente – a transmissão de vibrações para a estrutura do edifício ou processos sensíveis é minimizada. As variantes do motor EC permitem o controle de fluxo constante necessário para manter os diferenciais de pressão da sala limpa à medida que os filtros são carregados ao longo do tempo.
Comutadores elétricos, infraestrutura de servidores e gabinetes de telecomunicações usam cada vez mais ventiladores centrífugos integrados de entrada única em vez de ventiladores axiais quando o equipamento gera calor significativo em um espaço confinado. A pressão estática mais alta dos ventiladores centrífugos supera a resistência dos componentes internos que paralisariam um ventilador axial.
Como selecionar o ventilador centrífugo de entrada única correto
A especificação incorreta é a fonte mais comum de problemas de desempenho em sistemas de ventiladores instalados. Trabalhar com os seguintes parâmetros em sequência evita a maioria dos erros de seleção:
Práticas de manutenção que protegem o desempenho a longo prazo
Os ventiladores centrífugos de entrada única são projetados para uma longa vida útil, mas essa vida depende de uma manutenção consistente. O cronograma a seguir abrange os requisitos mínimos de inspeção para ventiladores em HVAC contínuo ou serviço industrial:
- A cada 3 meses: inspecione o impulsor quanto a acúmulo de poeira ou detritos. O acúmulo assimétrico cria desequilíbrio mesmo sem danos físicos à lâmina. Limpe com ar comprimido ou escova macia – nunca use água diretamente no impulsor se o ventilador tiver funcionado recentemente e o motor estiver quente.
- A cada 6 meses: verifique o torque de todas as ferragens de montagem. A vibração afrouxa gradualmente os fixadores; reaperte conforme a especificação para evitar o afrouxamento progressivo.
- A cada 6 meses: meça a vibração do alojamento do rolamento com um medidor de vibração portátil. Uma leitura acima de 2,8 mm/s RMS indica desenvolvimento de desequilíbrio ou desgaste do rolamento que requer investigação antes que ocorra falha.
- A cada 12 meses: verifique a resistência do isolamento do motor com um megômetro. Uma leitura abaixo de 1 Mohm em um teste de 500 V indica entrada de umidade ou degradação do enrolamento que exige manutenção do motor.
- Em cada inspeção: verifique se a proteção térmica não disparou silenciosamente. Algumas instalações possuem proteção térmica de reinicialização automática que reinicia sem gerar um alarme – verifique o consumo de corrente em relação à classificação da placa de identificação do motor para confirmar a operação normal.
Os impulsores de substituição devem corresponder às especificações originais em relação ao ângulo de entrada, número de lâminas, diâmetro e grau de equilíbrio dinâmico. Instalar um impulsor de um modelo diferente - mesmo um que se encaixe fisicamente no eixo - pode deslocar o ponto de operação do ventilador para fora de sua faixa de eficiência e sobrecarregar o motor.
