O que EC significa em um ventilador?

EC em um ventilador significa Comutado eletronicamente . Um ventilador EC usa um motor DC sem escovas com uma placa de controle eletrônico integrada em vez das escovas mecânicas e enrolamentos encontrados em um motor AC padrão. Esta única mudança permite que o ventilador alcance maior eficiência do motor, funcione em velocidades controladas com precisão e opere com visivelmente menos ruído do que uma unidade tradicional acionada por CA.

O que o EC realmente muda dentro do motor

Um motor de ventilador CA convencional depende da frequência fixa da rede elétrica para definir sua velocidade e perde energia por meio de comutação mecânica e escorregamento. Um motor EC substitui esse mecanismo por uma placa de acionamento digital que alterna a corrente eletronicamente, de modo que o rotor seja acionado direta e suavemente em toda a faixa de velocidade. É por isso que os ventiladores centrífugos EC podem ser emparelhados com sinais de controle 0-10V, PWM ou RS485 e ajustar a saída rapidamente, em vez de funcionar em uma velocidade fixa.

Em um ventilador centrífugo, esse acionamento eletrônico funciona em conjunto com um impulsor curvado ou inclinado para trás dentro de uma carcaça de voluta. O impulsor comprime e direciona o fluxo de ar, enquanto a voluta converte o ar em movimento rápido em pressão estática utilizável. Como o motor em si é mais responsivo, todo o conjunto pode manter metas de fluxo de ar e pressão mais restritas, mesmo quando as condições do duto mudam.

Principais partes estruturais de um ventilador centrífugo EC

Um ventilador centrífugo EC não é apenas um motor aparafusado a uma roda de ventilador. É uma montagem modular feita de várias peças, cada uma afetando o desempenho, e conhecê-las ajuda na comparação de planilhas de dados ou na solução de problemas de uma unidade no local.

Eficiência energética: a principal razão pela qual existem ventiladores EC

As letras CE são mais frequentemente mencionadas devido à poupança de energia e os números explicam porquê. Um motor EC sem escovas normalmente atinge uma eficiência de 80 a 90 por cento, em comparação com um teto de cerca de 75 por cento para um motor de indução trifásico padrão. O controle de velocidade digital adiciona um ganho adicional porque o ventilador consome apenas a energia que a carga realmente precisa.

• Eficiência do motor: 80 a 90 por cento para motores EC versus até 75 por cento para motores de indução CA padrão
• Ganho de eficiência em carga parcial: melhoria de até 30% quando o ventilador funciona abaixo da velocidade máxima
• Perdas de comutação: reduzidas através de dispositivos de energia de alta frequência, como MOSFETs SiC na placa de acionamento
• Perdas de instalação: reduzidas por suportes plug-and-play que reduzem a resistência do duto e erros de montagem

Como a maioria das cargas de HVAC e refrigeração passam a maior parte de suas horas de operação abaixo do pico de produção, essa vantagem de carga parcial é muitas vezes onde um ventilador EC economiza mais eletricidade ao longo de um ano, e não apenas em velocidade máxima.

Modelos de ventiladores centrífugos EC em destaque

Abaixo está um instantâneo da série de ventiladores centrífugos EC de produção construídos para requisitos de fluxo de ar, pressão e controle que vão desde fornecimento de ar de baixa pressão até serviço de alta pressão de sucção dupla.

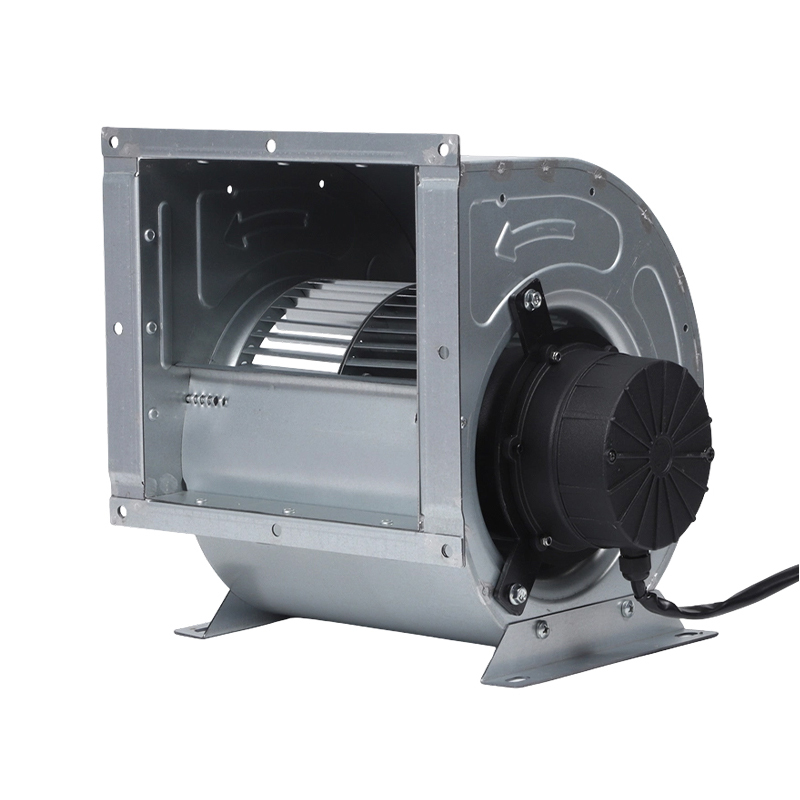

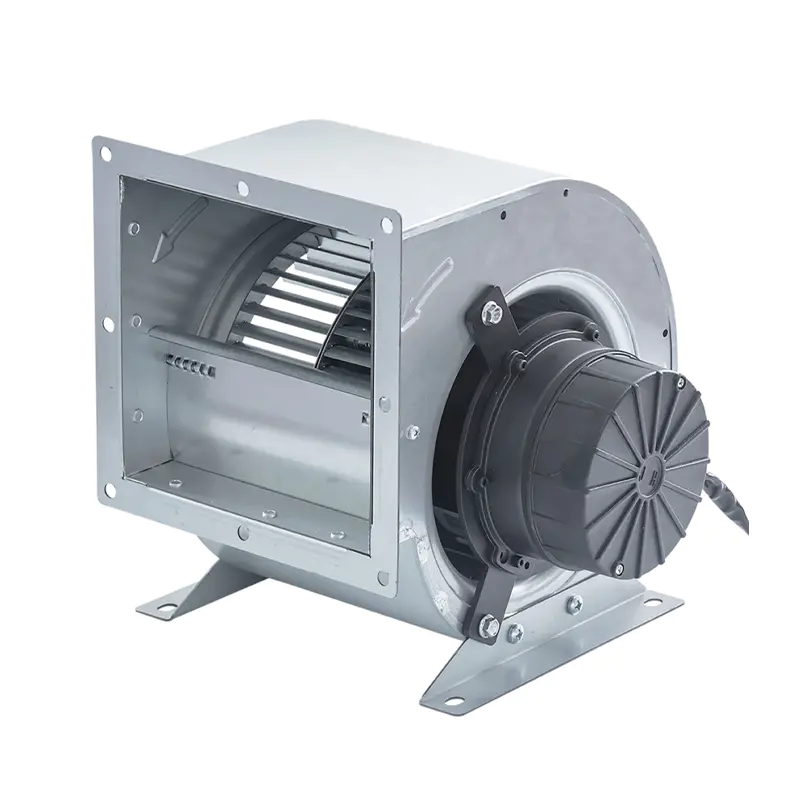

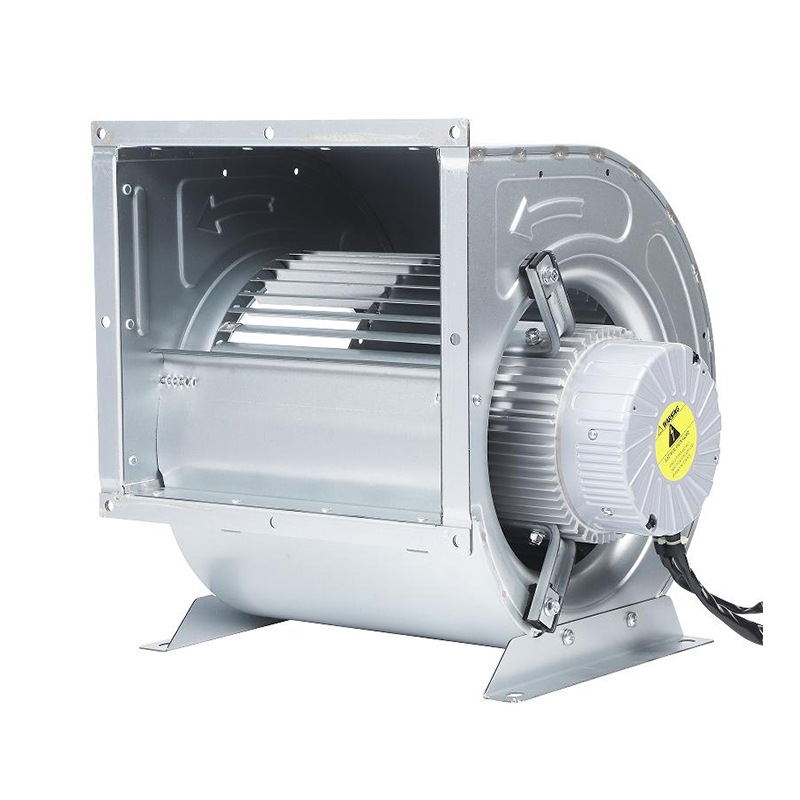

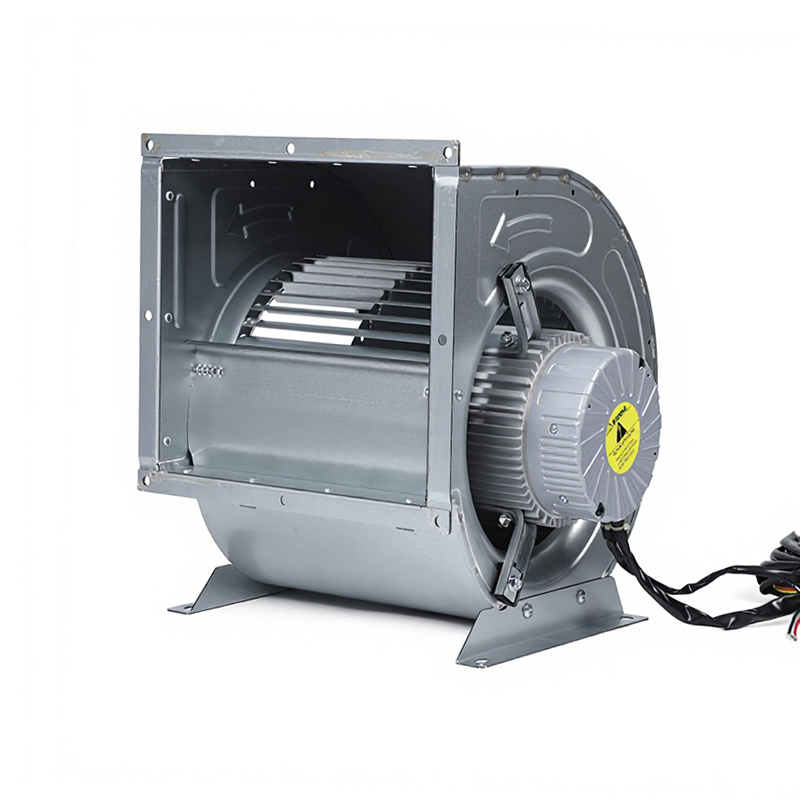

SYZ 10-10 Radial de grande fluxo de ar SYZ 7-5 Sopro de baixa pressão SYZ 7-7 Controle de velocidade 0-10V SYZ 8-7 Sucção Dupla com Caixa de Engrenagens SYZ 9-9 HVAC de velocidade variável

Desempenho de ruído comparado com ventiladores AC

Como não há contato mecânico com a escova, um motor EC remove uma das principais fontes de ruído encontradas em motores CA. Combinado com o tratamento acústico na voluta e no duto de saída, isso traz um ruído operacional medido para muitos ventiladores centrífugos EC abaixo de 70 dB, com modelos otimizados atingindo valores tão baixos quanto 55 dB(A) no mesmo fluxo de ar que um ventilador CA comparável precisaria de maior velocidade e maior ruído para alcançar.

• O acionamento sem escova elimina o ruído de comutação na fonte
• Almofadas de absorção de som dentro da voluta reduzem o ruído de impacto do fluxo de ar
• Os suportes de amortecimento de vibrações suprimem o ruído estrutural transmitido através da estrutura de montagem
• Velocidade nominal mais baixa para o mesmo fluxo de ar, uma vez que os motores EC atingem a saída desejada com mais eficiência

Este perfil de ruído é um dos principais motivos pelos quais os ventiladores centrífugos EC são especificados em hospitais, laboratórios e sistemas HVAC de hotéis, onde alguns decibéis de diferença são perceptíveis para os ocupantes.

Aplicações típicas para ventiladores centrífugos EC

A combinação de controle preciso, alta pressão estática e operação silenciosa é a razão pela qual os ventiladores centrífugos EC aparecem em um conjunto bastante específico de tipos de equipamentos, em vez do resfriamento de uso geral.

• Unidades de ar condicionado de volume de ar variável (VAV)
• Unidades de ar condicionado canalizado e sistemas HVACR
• Sistemas de tratamento de ar fresco
• Equipamento de purificação de ar e unidades de filtro de ventilador para salas limpas (FFUs)
• Resfriamento de data centers e gabinetes de servidores
• Equipamentos de refrigeração que exigem fluxo de ar direcional estável

Especificações principais para verificar antes de comprar

As folhas de dados dos ventiladores centrífugos EC listam um conjunto semelhante de parâmetros, e compará-los lado a lado é a maneira mais rápida de dimensionar corretamente um ventilador para um determinado sistema de dutos.

Ventilador EC vs Ventilador AC: comparação rápida

Noções básicas de manutenção e diagnóstico de falhas

Como os motores EC utilizam tecnologia sem escovas e rolamentos livres de manutenção, a manutenção diária é mais leve do que em uma unidade AC. As verificações de rotina geralmente cobrem três coisas: limpeza do impulsor, lubrificação dos rolamentos, quando aplicável, e alarmes integrados de sobrecarga, sobrecorrente e travamento do motor. Quando ocorre uma falha, a interface RS485 ou o feedback de sinal integrado podem ser lidos para identificar a causa sem abrir a caixa, o que reduz consideravelmente o tempo de diagnóstico em comparação com um ventilador CA puramente mecânico.

Perguntas frequentes

Quais sistemas normalmente usam ventiladores centrífugos EC?
Unidades de volume de ar variável, sistemas de ar condicionado canalizados, sistemas de ar fresco, FFUs de salas limpas e resfriamento de data centers geralmente especificam ventiladores centrífugos EC por sua precisão e eficiência de controle.

Um ventilador EC é sempre mais silencioso do que um ventilador AC?
Na maioria dos casos de fluxo de ar comparáveis, sim, porque o motor sem escova remove o ruído de comutação e o ventilador pode atingir o fluxo de ar alvo em uma velocidade operacional mais baixa.

Os ventiladores EC custam mais antecipadamente do que os ventiladores AC?
Os ventiladores EC normalmente têm um preço de compra mais alto devido à placa de acionamento eletrônico, mas o ganho de eficiência, principalmente em carga parcial, costuma compensar esse custo ao longo da vida útil do equipamento.
